Sensor suhu dan LCD
Mempelajari bagaimana cara interface Keypad & LCD menggunakan Mikroprosesor 8086 dan cara kerjanya serta programmnya.
2.1 Mikroprosesor 8086.
2.2 Keypad

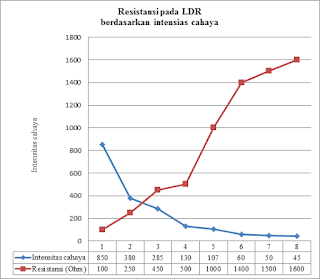

2.3 Reisistor
2.4 7-Sensor suhu LM-35
3.1. Mikroprosesor 8086
Mikroprosesor atau CPU adalah “otak” yang merupakan pengendali utama
semua operasi dalam sistem komputer. Mikroprosesor mengambil instruksi
biner dari memori, menerjemahkannya menjadi serangkaian aksi dan
menjalankannya. Aksi tersebut bisa berupa transfer data dari dan ke
memori, operasi aritmatika dan logika, atau pembangkitan sinyal kendali.
Intel 8086 adalah mikroprosesor 16 bit, di mana dia dapat bekerja
secara internal menggunakan operasi 16 bit dan secara eksternal dapat
mentransfer data 16 bit melalui bus data.
3.1.1 Arsitektur Mikroprosesor 8086
Prosesor 8086 dapat dihubungkan dengan bus alamat yang berukuran 20 bit,
sehingga mampu mengalamati memori maksimal 220 = 1.048.576 byte (1 MB).
Diagram blok arsitektur 8086 dapat dilihat pada Gambar. Mikroprosesor
8086 terbagi atas 2 unit, yaitu unit antarmuka bus (bus interface unit,
BIU) dan unit pengeksekusi (execution unit, EU).
Unit Antarmuka Bus (BIU)
Unit ini merupakan bagian yang berhubungan langsung dengan “pihak luar”:
bus alamat dan bus data. BIU mengirim alamat ke bus alamat, mengambil
instruksi (fetch) dari memori, membaca data dari port dan memori, serta
menulis data ke port dan memori (menangani transfer data antara bus dan
unit eksekusi).
BIU tersusun atas:
1. Instruction Stream Byte Queue (ISBQ).
BIU memfetch instruksi dari memori sebanyak-banyaknya 6 buah instruksi
ke depan. Hal ini dilakukan agar eksekusi progam menjadi lebih cepat.
Instruksi yang sudah diambil ini ditaruh di ISBQ yang berupa 6 buah
register first-in-first-out. BIU dapat melakukan fetching selagi EU
menerjemahkan dan mengeksekusi instruksi yang tidak membutuhkan
penggunaan bus (misalnya operasi matematis menggunakan register
internal). Ketika EU selesai melaksanakan suatu instruksi, maka dia
tinggal mengambil perintah berikutnya di ISBQ, tanpa harus mengirim
alamat ke memori untuk mengambil instruksi berikutnya, sehingga eksekusi
akan lebih cepat. Kegiatan fetching instruksi berikutnya selagi
menjalankan suatu instruksi disebut sebagai: pipelining. Pada
mikroprosesor yang lebih baru, ukuran ISBQ tidak hanya 6 byte tetapi
mencapai 512 byte, ini efektif untuk program yang mempunyai banyak
kalang (struktur program yang berulang).
2. Register segmen.
BIU berisi 4 buah register segmen 16 bit, yaitu: code segment (CS), data
segment (DS), extra segment (ES), dan stack segment (SS). Sistem
komputer 8086 mempunyai bus alamat 20 bit, tetapi ukuran register -
termasuk register alamat (memory address register) – yang dimilikinya
hanya 16 bit, lantas bagaimana cara mengatasinya. Cara pemberian alamat
20 bit dilakukan menggunakan 2 komponen alamat: segmen dan offset, yang
masing-masing berukuran 16 bit. BIU akan menggeser ke kiri nilai segmen
sebanyak 4 bit (mengalikan dengan 16), kemudian menambahkan offset untuk
memperoleh alamat fisik memori yang dikirimkan melalui bus alamat.
Untuk lebih jelasnya, diberi contoh untuk memberi alamat fisik $38AB4( )
3 , segmen dapat diisi dengan angka $348A, dan offset diisi dengan
angka $4214, lihat Gambar. Cara penulisan kombinasi segmen dan offset
adalah:
segment:offset
Sehingga untuk contoh ini, penulisannya adalah $348A:$4214. Perlu
diingat bahwa kita bisa menggunakan kombinasi nilai segmen dan offset
yang bervariasi untuk memberi alamat fisik yang sama, misalnya
$38AB:$0004, $3800:$0AB4, dsb.
Secara umum, suatu program terdiri atas 4 bagian: segmen code yang
berisi instruksi; segmen data, berisi data yang telah dialokasikan
sebelumnya (statik); segmen ekstra, untuk variabel dinamik; serta segmen
stack yang dipakai untuk menyimpan informasi pada saat pemanggilan
subrutin. Informasi segmen disimpan dalam keempat register segmen sesuai
dengan namanya.
3. Instruction Pointer (IP)
, adalah register berisi informasi offset yang bersama-sama CS menunjuk posisi dalam memori di mana instruksi berikutnya berada.
Unit Eksekusi (EU)
Unit ini memberitahu BIU di mana mengambil instruksi dan data,
menerjemahkan kode instruksi, dan menjalankannya. EU tersusun atas:
1. Dekoder instruksi
, yang mengambil urut-urutan instruksi dari ISBQ kemudian menerjemahkannya ke runtutan aksi yang harus dikerjakan oleh EU.
2. Sistem kontrol
, merupakan rangkaian yang mengendalikan kerja mikroprosesor berdasarkan
instruksi yang telah diterjemahkan oleh dekoder instruksi tadi.
3. Arithmetic Logic Unit (ALU)
, yaitu bagian dari mikroprosesor yang dapat melakukan operasi matematis
(misalnya operasi penjumlahan, pengurangan, perkalian, dan pembagian)
dan logika (misalnya operasi AND, OR, XOR, geser, dan rotasi) 16 bit.
4. Register flag (bendera)
, yaitu register flip-flop 16 bit yang menunjukkan kondisi yang
dihasilkan oleh eksekusi suatu operasi oleh EU. Selain itu flag juga
mengatur beberapa operasi tertentu. Terdapat 9 flag dalam register flag
8086, seperti terlihat pada Gambar
Sebanyak 6 buah flag merupakan flag kondisi yang menunjukkan keadaan
setelah eksekusi suatu instruksi, yaitu: Carry Flag (CF), Parity Flag
(PF), Auxiliary Carry Flag (AF), Zero Flag (ZF), Sign Flag (SF), dan
Overflow Flag (OF). Sedangkan, 3 buah flag sisanya berupa flag kontrol
yang mengendalikan operasi tertentu, yaitu: Single Step Trap Flag (TF),
Interrupt Flag (IF), dan String Direction Flag (DF).
5. Register serbaguna
, merupakan register yang dapat digunakan untuk menyimpan data yang akan
diolah atau hasil suatu operasi oleh ALU. Terdiri atas 8 buah register 8
bit, yaitu AH, AL, BH, BL, CH, CL, DH, dan DL. Register-register ini
juga dapat digunakan secara berpasangan sehingga membentuk register 16
bit, yaitu; AX (gabungan dari AH dan AL), BX, CX, dan DX. AX biasanya
digunakan untuk menyimpan hasil operasi, sehingga disebut akumulator. CX
biasanya digunakan untuk pencacah untuk keperluan perulangan/kalang
(loop), sehingga disebut counter. BX dan DX biasanya digunakan sebagai
offset dari alamat data di memori (dengan segmen DS).
6. Register pointer dan indeks
, terdiri atas Stack Pointer (SP), Base Pointer (BP), Source Index (SI),
dan Destination Index (DI). Stack (tumpukan) adalah bagian dari memori
yang digunakan untuk menyimpan informasi alamat program yang
ditinggalkan pada saat terjadi pemanggilan subrutin/subprogram. Demikian
juga apabila subrutin tersebut berupa fungsi yang menggunakan
parameter, maka data parameter akan disimpan pula di stack. Alamat
tumpukan terluar dari stack ditunjuk oleh SS:SP. Sedangkan BP digunakan
sebagai offset yang menunjuk ke parameter-parameter fungsi yang
dipanggil. SI dan DI biasanya digunakan sebagai offset (masing-masing
berpasangan dengan ES dan DS) yang menunjuk ke suatu variabel/data untuk
operasi string (larik data).
3.1.2 Bahasa Mesin dan Bahasa Assembly
Instruksi yang difetch dari memori untuk kemudian diseksekusi oleh
mikroprosesor berformat biner (kombinasi angka 0 dan 1), yang disebut
bahasa mesin. Sebagai contoh, perintah untuk memindahkan data dalam
register BX ke register CX adalah 10001011 11001011 ($8B CB), sedangkan
bahasa mesin untuk menjumlahkan data dalam register AL dengan angka 7
adalah 00000100 00000111 ($04 07), dan perintah membaca dari port 5
diberikan dengan 11100100 00000101 ($E4 05).
Seperti terlihat pada ketiga contoh di atas, bahasa mesin tidak mudah
untuk dimengerti dan dihapalkan oleh seorang programer, apalagi jumlah
instruksi yang tersedia berkisar ribuan perintah. Di samping itu, akan
mudah sekali terjadi kesalahan ketika menuliskan angka-angka biner yang
tersusun atas angka 0 dan 1 yang banyak sekali. Oleh karena itu biasanya
kita tidak memprogram komputer langsung dalam bahasa mesin, namun dalam
bahasa assembly.
Dalam bahasa assembly, setiap instruksi diberi kata (mnemonic) yang
sesuai dengan maksud perintah itu, sehingga dapat membantu pemrogram
dalam mengingat instruksi kepada mikroprosesor tersebut. Kata yang
dipakai biasanya berupa singkatan atau beberapa huruf awal dari kata
dalam bahasa Inggris untuk perintah tersebut. Misalnya, mnemonic untuk
perintah penjumlahan adalah ADD, untuk perintah pengurangan adalah SUB
(dari kata subtract), dan untuk memindahkan data( ) 4 dari suatu
register atau memori ke lokasi lain adalah MOV (dari kata move).
Sebagian besar instruksi terdiri atas mnemonic dan operand yang
merupakan parameter dari instruksi tersebut, yang dituliskan di belakang
mnemonic tersebut. Contoh bahasa assembly dari perintah-perintah dengan
bahasa mesin di atas diberikan dalam Tabel
3.1.3 Pin Diagram Mikroprosessor 8086
Mikroprosesor 8086 mempunyai 40 kaki (pin) yang masing-masing digunakan
untuk melewatkan sinyal tertentu. Setiap pin sinyal diberi nama berupa
mnemonic yang sesuai dengan fungsinya. Sistem komputer 8086 mempunyai
bus data selebar 16 bit dan bus alamat selebar 20 bit, sehingga dapat
mengalamati memori sampai dengan 220 atau 1 Mb. Untuk menghemat jumlah
pin, maka antara pin untuk data dan pin untuk alamat digabungkan dengan
diberi nama AD0-AD15 (dari kata address data), sedangkan 4 bit alamat
sisanya diberi nama A16-A19 (pin-pin ini juga digunakan untuk sinyal
status).
Terdapat juga pin-pin untuk catu daya yang disuplaikan, yaitu VCC dan
GND, masing-masing untuk tegangan catu daya dan pentanahan. Untuk dapat
bekerja, selain membutuhkan catu daya, mikroprosesor 8086 juga
memerlukan sinyal detak (clock) secara eksternal dengan frekuensi sampai
10 MHz. Sinyal clock ini dilewatkan ke pin CLK yang ada pada kaki nomor
19.
Pin-pin lainnya digunakan untuk sinyal kendali. Mikroprosesor 8086 dapat
digunakan dalam 2 mode, minimum dan maksimum, yang masing-masing
menggunakan pin kendali secara berbeda. Mode ini ditentukan dengan
memberi nilai pada pin MXMN/ ( ) 1 , nilai 1 (dihubungkan dengan Vcc)
untuk mode minimum dan nilai 0 (ditanahkan) untuk mode maksimum.
Kebanyakan aplikasi menggunakan mode minimum. Pada mode ini, nama pin
yang dipakai pada kaki nomor 24 sampai dengan 31 adalah yang berada di
dalam tanda kurung (sebelah kanan)
Sinyal RESET digunakan untuk memerintah mikroprosesor agar melakukan
inisialisasi dengan cara memberi nilai 0 pada register DS, SS, ES, IP,
dan flag; serta nilai $FFFF untuk CS( ) 2 . Pin INTR dan NMI digunakan
untuk menginterupsi kerja mikroprosesor. Jika ada sinyal pada kedua pin
itu, maka mikroprossor akan menghentikan eksekusi program yang sedang
dijalankannya, kemudian menjalankan subrutin sesuai yang dikehendaki,
dan setelah selesai kembali ke tempat semula di mana program
diinterupsi. Sinyal INTR (interrupt) berupa permintaan untuk melakukan
interupsi yang dapat dianulir /tidak dipenuhi jika flag IF direset,
sedangkan sinyal NMI (non maskable interrupt) tidak dapat
ditutup/ditolak, artinya interupsi harus dilakukan. Pin INTA (interrupt
acknowledge) digunakan oleh mikroprosesor untuk menjawab bahwa
permintaan interupsi dari sinyal INTR dapat diterima/dijalankan
Pin IO M/ (memory/IO), RD (read), dan WR (write) digunakan untuk
mengendalikan memori dan port pada saat pemindahan data. Sinyal IO M/
digunakan untuk memilih apakah memori atau port yang akan diakses oleh
mikroprosesor. Jika hendak menghubungi memori, maka mikroprosesor
memberi nilai tinggi (1) pada sinyal ini dan jika port yang hendak
diakses maka sinyal ini diberi nilai rendah (0). Sinyal RD akan
diaktifkan (bernilai rendah) jika operasi yang dilakukan adalah membaca,
yaitu transfer data dari memori/port ke mikroprosesor. Sementara sinyal
WR digunakan untuk menulis, tranfer data dari mikroprosesor ke
memori/port, jika aktif. Sinyal-sinyal lain adalah R DT/ (data
transmit/receive), DEN (data enable), ALE (address latch enable), dan
BHE (bus high enable) yang akan dibahas kemudian.
3.2. IC Latch 74273
Untuk menghubungkan address ke memori atau I-O maka diperlukan pemisahan
address rendah yang multiplek dengan data dengan memakai rangkaian
latch. Rangkaian latch akan selalu aktif dengan terhubungnya ke ground
kaki LE maka untuk bekerjanya IC latch ini diperlukan sinyal kontrol
yang di-input-kan ke kaki –OE. Pin -OE mendapat input dari pin ALE yang
merupakan sinyal kontrol yang artinya pin ini akan aktif setiap
mikroprosesor meng-output-kan address.
3.3. IC Decoder 74154
IC 74154 merupakan salah satu keluarga TTL yang dimana fungsi dari IC
ini adalah sebagai dekoder/demultiplexter 4-16 saluran. Tiap decoder
4-saluran-ke 16-saluran monolit ini menerapkan rangkaian TTL untuk
mengubah 4 input biner menjadi 16 jalur keluar, bila kedua input E1 dan
E2 adalah rendah. Setiap komponen I-O harus diberi address. Misalkan,
ada tiga komponen I-O yang yaitu PPI 8255, PIT 8253 dan PIC 8259 seperti
maka untuk membedakannya dapat dibuatkan rangkaian decoder dengan
memakai IC decoder 74154 yang keluarannya ada 16 .
3.4. PPI (Programmable Pheriperal Interface)
Untuk hubungan input-output, mikroprosesor memerlukan suatu rangkaian
interface. Interface menggunakan IC Programmable Peripheral Interface
(PPI) 8255 yang mempunyai 3 port dengan masing-masing berkapasitas
8-bit. Jika dalam merancang sistem minimum 8088 ternyata memerlukan
interface lebih dari 3 port maka dapat ditambahkan IC PPI 8255 sesuai
kebutuhan dengan menambahkan rangkaian decoder-nya
3.5 7-Segment.
3.5 Keypad.
4. Gambar rangkaian [kembali]
5. Listing Program [kembali]
; PROGGRAM9.ASM DIGUNAKAN UNTUK MENAMPILKAN INPUT KEYPAD
; DAN DATA SENSOR SUHU KE LCD DAN MENGONTROL SUHU
; Data LCD: Port A
; E : PC0
; RS : PC1
; Data ADC : Port B17 s/d Port B10, kontrol PC10,
; PC11 dan PC14
; Data DAC : dari Port A17 s/d Port A10
CODE_SEG SEGMENT
ASSUME CS:CODE_SEG,DS:CODE_SEG,SS:CODE_SEG
ORG 100H
start: jmp mulai
porta equ 00h
portb equ 01h
portc equ 02h
cw equ 03h
port1a equ 10h
port1b equ 11h
port1c equ 12h
cw1 equ 13h
DISPCLR EQU 00000001B
FUNCSET EQU 00111000B
ENTRMOD EQU 00000110B
DISPON EQU 00001100B
awal db ?
kolom db ?
data db ?
data_teks db ?
data_keypad1 db ?
data_keypad2 db ?
data_keypad3 db ?
ratusan db ?
puluhan db ?
satuan db ?
setting db ?
ADC :
keypad_ke db ?
status db ?
data_setting db ?
dataADC db ?
dataDAC db ?
akhir db ?
mulai:
Mov AX, CS
Mov DS, AX
Xor AX, AX
Mov ES, AX
Mov SS, AX
Lea SI, Awal
Lea CX, Akhir
Mov DI, SI
Sub CX, SI
Cld
Rep Movsb
Mov SP,800h
Xor AX,AX
Mov DS,AX
Mov al,82h ;Port A dan Port C = output dan
; Port B = input
mov dx,cw
out dx,al
mov al,82h ;Port A dan Port C = output dan Port B
; = input
mov dx,cw1
out dx,al
call initialisasi_LCD
balik:
call display_set
call display_hasil
;-------------------------
;Tekan Tombol ke-1
;--------------------------
tombol1:
mov al,8Bh
mov data,al
call control_out
call tombol_ditekan
je tombol1
in al,dx
and al,00001111B
call konversi_keypad_to_bin
mov data_keypad1,al
mov ah,0
add ax,30h
mov data,al
call data_out
subanta:
call tombol_dilepas
je subanta
;-------------------------
;Tekan Tombol ke-2
;--------------------------
Tombol2:
mov al,8Ch
mov data,al
call control_out
call tombol_ditekan
je tombol2
in al,dx
and al,00001111B
call konversi_keypad_to_bin
mov data_keypad2,al
mov ah,0
add ax,30h
mov data,al
call data_out
subanta2:
call tombol_dilepas
je subanta2
jmp tombol3
baliak_ka_muko:
jmp balik
;-------------------------
;Tekan Tombol ke-3
;--------------------------
tombol3:
mov al,8Dh
mov data,al
call control_out
call tombol_ditekan
je tombol3
in al,dx
and al,00001111B
call konversi_keypad_to_bin
mov data_keypad3,al
mov ah,0
add ax,30h
mov data,al
call data_out
subanta3:
call tombol_dilepas
je subanta3
;----------
;Cek status
;---------
cek:
call tombol_ditekan
je cek
in al,dx
and al,00001111B
call konversi_keypad_to_bin
mov status,al
subanta4:
call tombol_dilepas
je subanta4
mov al,status
cmp al,32 ; tombol * ditekan?
je baliak_ka_muko
cmp al,40 ; tombol # ditekan?
je tampil
jne cek
tampil:
xor ax,ax
mov al,data_keypad1
mov bl,100
mul bl
mov ratusan,al
xor ax,ax
mov al,data_keypad2
mov bl,10
mul bl
mov puluhan,al
xor ax,ax
mov al,data_keypad3
xor bx,bx
mov bl,puluhan
add ax,bx
xor bx,bx
mov bl,ratusan
add ax,bx
mov dx,port1a
out dx,al
mov data_setting,al
looping:
call delay
call read_ADC
call display_ADC
call ceksuhu
ja looping
call onmotor
call delay
jmp looping
;--------------
; on motor
;-------------
Onmotor proc near
Mov dx,port1a
Mov al,0ffh
Out dx,al
ret
onmotor endp
;--------------
; cek suhu
;--------------
Ceksuhu proc near
Mov al,data_setting
Mov bl,dataADC
Cmp al,bl
ret
ceksuhu endp
;---------------
; Test tombol ditekan
;------------
tombol_ditekan proc near
mov dx,portb
in al,dx
and al,128
cmp al,128
ret
tombol_ditekan endp
;------------
;Tes tombol dilepas
;-------------------
tombol_dilepas proc near
mov dx,portb
in al,dx
and al,128
cmp al,0
ret
tombol_dilepas endp
konversi_keypad_to_bin proc near
cmp al,1
jne keypad2
mov al,1
ret
keypad2:
cmp al,2
jne keypad3
mov al,2
ret
keypad3:
cmp al,3
jne keypad4
mov al,3
ret
keypad4:
cmp al,4
jne keypad5
mov al,4
ret
keypad5:
cmp al,5
jne keypad6
mov al,5
ret
keypad6:
cmp al,6
jne keypad7
mov al,6
ret
keypad7:
cmp al,7
jne keypad8
mov al,7
ret
keypad8:
cmp al,8
jne keypad9
mov al,8
ret
keypad9:
cmp al,9
jne keypad0
mov al,9
ret
keypad0:
cmp al,10
jne keypadb
mov al,0
ret
keypadb:
cmp al,11
jne keypadg
mov al,2ah
ret
keypadg:
cmp al,12
jne keluar
mov al,23h
ret
keluar:
ret
konversi_keypad_to_bin endp
; -------
; Baca ADC
; -------------
read_ADC proc near
mov dx,port1c
mov al,3
out dx,al
call delay_lcd
mov al,1
out dx,al
call delay_lcd
mov al,3
out dx,al
call delay
mov al,2
out dx,al
call delay_lcd
mov dx,port1b
in al,dx
mov dataADC,al
call delay_lcd
mov dx,port1c
mov al,3
out dx,al
call delay_lcd
ret
read_ADC endp
;-----------
; Tampil data AD di LCD
;---------------------
display_ADC proc near
xor ax,ax
mov al,dataADC
mov bl,10
mov satuan,ah
mov ah,0
mov bl,10
div bl
mov puluhan,ah
mov ratusan,al
mov data,0CAh
call control_out
xor ax,ax
mov al,ratusan
add ax,30h
mov data,al
call data_out
mov data,0CBh
call control_out
xor ax,ax
mov al,puluhan
add ax,30h
mov data,al
call data_out
mov data,0CCh
call control_out
xor ax,ax
mov al,satuan
add ax,30h
mov data,al
call data_out
ret
display_ADC endp
;-------------------------
; control instruction
;-------------------------
; E : PC0
; RS : PC1
control_out proc near
mov dx,portc
mov al,00000000b ; E = 0, RS = 0
out dx,al
call delay_lcd
mov dx,portc
mov al,00000001b ; E = 1, RS = 0
out dx,al
call delay_lcd
mov dx,porta
mov al,data
out dx,al
call delay_lcd
mov dx,portc
mov al,00000000b ; E = 0, RS = 0
out dx,al
call delay_lcd
ret
control_out endp
;-------------------------
; data instruction
;-------------------------
; E : PC0
; RS : PC1
data_out proc near
mov dx,portc
mov al,00000010b ; E = 0, RS = 1
out dx,al
call delay_lcd
mov dx,portc
mov al,00000011b ; E = 1, RS = 1
out dx,al
call delay_lcd
mov dx,porta
mov al,data
out dx,al
call delay_lcd
mov dx,portc
mov al,00000010b ; E = 0, RS = 1
out dx,al
call delay_lcd
ret
data_out endp
;--------------------
; inisialisasi LCD
;--------------------
initialisasi_LCD proc near
mov data,DISPCLR
call control_out
call delay_lcd
mov data,FUNCSET
call control_out
call delay_lcd
mov data,ENTRMOD
call control_out
call delay_lcd
mov data,DISPON
call control_out
call delay_lcd
ret
initialisasi_LCD endp
;---------------
; Tulis teks di baris pertama
;-------------------
baris1 proc near
mov ah,0
mov al,kolom
add ax,80h
mov data,al
call control_out
mov al,data_teks
mov data,al
call data_out
ret
baris1 endp
;---------------
; Tulis teks di baris ke-2
;-------------------
Baris2 proc near
mov ah,0
mov al,kolom
add ax,0C0h
mov data,al
call control_out
mov al,data_teks
mov data,al
call data_out
ret
baris2 endp
;----------
; Ambil data teks baris pertama ke memori LCD
;----------------
display_set proc near
mov kolom,0
xor bx,bx
lea bx,setting
mov cx,16
lagi1:
mov dl,[bx]
mov data_teks,dl
call baris1
inc bx
inc kolom
loop lagi1
ret
display_set endp
;----------
; Ambil data teks baris ke-2 ke memori LCD
;----------------
display_hasil proc near
mov kolom,0
xor bx,bx
lea bx,akhir
mov cx,16
lagi2:
mov dl,[bx]
mov data_teks,dl
call baris2
inc bx
inc kolom
loop lagi2
ret
display_hasil endp
delay_lcd proc near
push cx
mov cx,07fffh
loop $
pop cx
ret
delay_lcd endp
delay proc near
push cx
mov cx,0ffffh
loop $
pop cx
ret
delay endp
ORG 40F0H
DB 0EAH
DW 0100H
DW 0FBF0H
CODE_SEG ENDS
END START
7. Video Rangkaian [kembali]
