SENSOR: LED DAN SWITCH

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Kondisi

5. Hardware

6. Rangkaian

7. Prinsip Kerja

8. Flowchart

9. Listing Program

10. Video

11. Link Download

1. Tujuan [kembali]

a. Mempelajari aplikasi output pada mikrokontroller PIC 16F877A

b. Mempelajari aplikasi input pada mikrokontroller PIC 16F877A

c. Mempelajari aplikasi I/O pada mikrokontroller PIC 16F877A

Mikrokontroler PIC16F877A merupakan salah satu mikrokontroler dari keluarga PICmicro yang popular digunakan sekarang ini, mulai dari pemula hingga para profesional. Hal tersebut karena PIC16F877A sangat praktis dan menggunakan teknologi FLASH memori sehingga dapat di program-hapus hingga seribu kali. Keunggulan mikrokontroler jenis RISC ini dibanding dengan mikrokontroler 8-bit lain dikelasnya terutama terletak pada kecepatan dan kompresi kodenya. Selain itu, PIC116F877A juga tergolong praktis dan ringkas karena memiliki kemasan 40 pin dengan 33 jalur I/O.

Anggota keluarga PICmicro buatan Microchip Inc. cukup banyak. Ada yang menggunakan FLASH memori dan ada pula yang jenis OTP (One Time Programmable). Mikrontroler dari keluarga PICmicro yang popular, antara lain PIC2C08, PIC16C54, PIC16F84. Agar lebih mengenal PIC16F877A, berikut ini diberikan fitur-fitur penting yang terdapat pada PIC16F877A.

4. Kondisi [kembali]

Fitur-fitur PIC :

RISC CPU yang mempunyai performance tinggi
Hanya 35 jenis instruksi yang perlu dipelajari
Semua instrujsi mempunyai siklus tunggal kecuali untuk instruksi percabangan.
Kecepatan Instruksi: DC – 20 MHz clock input DC – 200 ns instruction cycle
8K x 14 words of FLASH Program Memory, 368 x 8 bytes of Data Memory (RAM) , 256 x 8 bytes of EEPROM Data Memory
Pinout compatible dengan PIC16C73B/74B/76/77
Interrupt (14 sumber interrupt)
Delapan level hardware stack
Direct, indirect dan relative addressing modes
Power-on Reset (POR)
Power-up Timer (PWRT) dan Oscillator Start-up Timer (OST)
Watchdog Timer (WDT) dengan on-chip RC oscillator
Programmable code protection dan Fully static design
Power saving SLEEP mode
Selectable oscillator options
Low power, high speed CMOS FLASH/EEPROM technology
In-Circuit Serial Programming (ICSP) hanya dengan dua pin
Single 5V In-Circuit Serial Programming capability
Processor read/write access to program memory
Wide operating voltage range: 2.0V to 5.5V
High Sink/Source Current: 25 mA
Commercial, Industrial and Extended temperature ranges

5. Hardware [kembali]

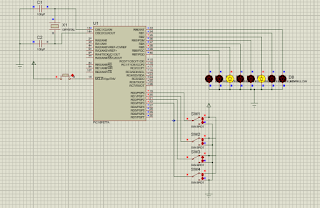

6. Rangkaian Simulasi [kembali]

7. Prinsip Kerja [kembali]

Deskripsi Pin Pin

Mikrokontroler PIC16F877A di produksi dalam kemasan 40 pin PDIP (Plastik Dual In Line) maupun 40 pin SO (Small Outline). Namun yang banyak terdapat dipasaran adalah kemasan PDIP. Pin-pin untuk I/O sebanyak 33 pin, yang terdiri atas 6 pada Port A, 8 pada Port B, 8 pada Port C, 8 pada Port D, 3 pada Port E. Ada pula beberapa Pin pada mikrokontroler yang memiliki fungsi ganda.

Organisasi Memori

Memori pada PIC16F877A dapat dipisahkan menjadi dua blok memori, satu untuk memori program dan satu untuk memori data. Memori EEPROM dan register GPR didalam RAM merupakan memori data, sedangkan memori FLASH merupakan memori program.
